激光切割利用高能量密度光束，实现无接触、无应力切割，切口光滑无崩边，已成为触摸屏制造的标准工艺。
 |  |
行业痛点
| 痛点 | 机械切割 | 激光切割 |
|---|---|---|
| 崩边严重 | 崩边0.1-0.3mm | 崩边<0.02mm |
| 微裂纹 | 机械应力导致 | 热影响区<10μm，无裂纹 |
| 切割速度慢 | 需多次走刀 | 一次成型 |
| 异形切割难 | 需定制模具 | 软件控制，任意形状 |
| 材料浪费 | 切缝宽0.2-0.5mm | 切缝宽<0.05mm |
触摸屏加工类型
| 加工类型 | 加工内容 | 材料厚度 |
|---|---|---|
| 盖板玻璃外形切割 | 圆角矩形、异形 | 0.5-1.1mm |
| ITO薄膜蚀刻 | 触控图案 | 0.1-0.3μm |
| OCA光学胶切割 | 贴合层开窗 | 0.1-0.25mm |
| FPC引线切割 | 柔性排线成型 | 0.1-0.3mm |
| 钢化膜切割 | 屏幕保护膜 | 0.2-0.4mm |
推荐设备参数
| 参数 | 紫外激光切割机 | 皮秒激光切割机 |
|---|---|---|
| 波长 | 355nm | 355nm / 532nm |
| 脉冲宽度 | 10-30ns | 10-15ps |
| 单脉冲能量 | 0.1-1mJ | 5-50μJ |
| 切割速度 | 50-200mm/s | 20-100mm/s |
| 切缝宽度 | 10-30μm | 5-15μm |
| 崩边 | <20μm | <5μm |
| 适用材料 | 玻璃0.5-1mm、OCA | 超薄玻璃<0.3mm、蓝宝石 |
数据来源：行业通用设备参数，具体以实际机型为准
典型应用场景

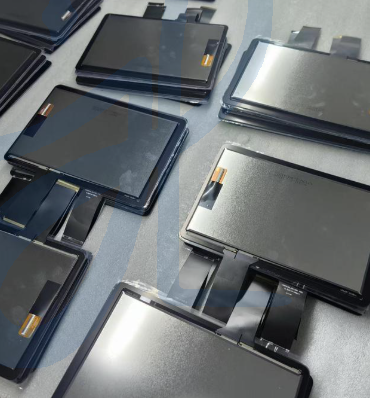

场景一：手机盖板玻璃异形切割
智能手机盖板玻璃需切割圆角、开孔（摄像头、听筒）。紫外激光切割圆角光滑无崩边，开孔精度±0.02mm。
解决的问题：
-
圆角无崩边，良率≥98%
-
无需模具，新品开发周期缩短50%
场景二：OCA光学胶精密切割
OCA胶层贴在盖板玻璃和显示模组之间，需切割出听筒孔、摄像头孔等开窗。紫外激光切割OCA不溢胶、不拉丝。
解决的问题：
-
OCA切割面光滑，无溢胶
-
开窗尺寸精确，贴合无气泡
场景三：超薄玻璃柔性屏切割
折叠屏手机使用超薄柔性玻璃（UTG），厚度仅0.03-0.1mm。皮秒激光冷加工，切割面无微裂纹，满足弯折要求。
解决的问题：
-
超薄玻璃切割不碎裂
-
切割面可承受20万次弯折
方案优势
-
零崩边：崩边<0.02mm，远优于机械切割
-
无模具：软件控制切割路径，新品零成本
-
异形切割：圆角、开孔、弧线一次成型
-
超薄兼容：最薄0.03mm柔性玻璃可切割
-
高良率：切割良率≥98%
-
多材料：玻璃、OCA、FPC、蓝宝石一机搞定
常见问题
玻璃激光切割会产生微裂纹吗？
紫外/皮秒激光热影响区<10μm，远小于机械切割的热影响区，不会产生微裂纹。经偏光镜检测，切割面无应力残留。
触摸屏切割精度能达到多少？
紫外激光切割精度±0.02mm，皮秒激光切割精度±0.01mm。满足手机、平板等消费电子产品精度要求。
折叠屏UTG玻璃能激光切割吗？
可以。皮秒激光冷加工，脉冲宽度仅10-15ps，几乎无热输入，切割0.03mm超薄柔性玻璃不碎裂、无微裂纹。
激光切割触摸屏的产能如何？
标准手机盖板（6英寸）切割时间约15-30秒/片，产能120-240片/小时。配合自动上下料，可达360片/小时。
选型建议
| 需求场景 | 推荐设备 | 激光类型 |
|---|---|---|
| 手机盖板玻璃切割 | 紫外激光切割机 | 纳秒紫外 |
| OCA光学胶切割 | 紫外激光切割机 | 纳秒紫外 |
| 折叠屏UTG切割 | 皮秒激光切割机 | 皮秒紫外 |
| 蓝宝石盖板切割 | 皮秒激光切割机 | 皮秒绿光 |
| 钢化膜批量切割 | 紫外激光切割机 | 纳秒紫外 |
