汽车车灯透镜激光切割 - 精密光学件切割方案

汽车车灯透镜（聚光镜、导光条、配光镜）多采用PMMA（亚克力）或PC（聚碳酸酯）材质，起到聚光、导光、配光的作用。透镜形状复杂（曲面、自由曲面），精度要求高（±0.05mm），光学性能要求严格。传统机械切割存在崩边、毛刺、精度差等问题。激光精密切割以其无应力、高精度、光学级切边的优势，成为车灯透镜加工的核心工艺。

行业痛点

痛点	机械切割/ CNC	激光切割
崩边	0.1-0.3mm崩边	几乎无崩边（<0.02mm）
切口质量	有毛刺，需抛光	切口光滑，可直接使用
光学性能	切口影响透光率	切口光学质量好
精度	±0.1mm	±0.05mm
热应力	刀具摩擦产生应力	非接触，无应力
复杂曲面	难以加工	适应多种曲面
小批量成本	刀具/夹具费用高	零模具

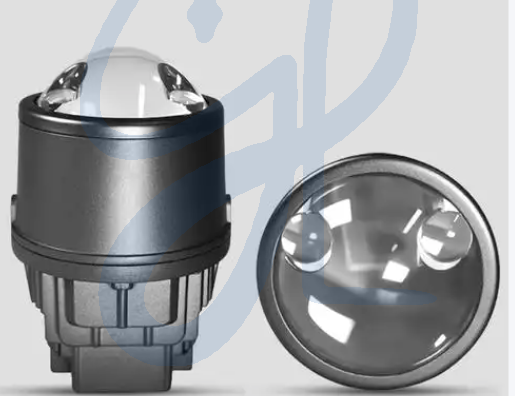

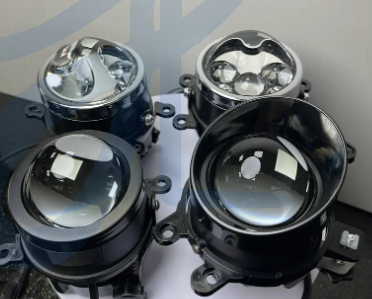

车灯透镜切割类型

切割类型	透镜名称	材质	精度要求	说明
外形切割	聚光镜、配光镜	PMMA	±0.05mm	曲面透镜外形
导光条切割	导光条	PMMA	±0.03mm	细长条形，切割精度高
开槽切割	配光槽	PMMA/PC	±0.05mm	精细配光槽
微孔加工	定位孔、安装孔	PMMA	±0.02mm	微孔无崩边
边缘处理	透镜边缘精加工	PMMA	±0.03mm	边缘无毛刺

推荐设备参数

参数	紫外激光切割机	CO2激光切割机
激光类型	紫外355nm	CO2 10.6μm
功率	3-10W	30-100W
切割速度	5-30mm/s	10-50mm/s
切缝宽度	0.02-0.05mm	0.1-0.3mm
切割精度	±0.02mm	±0.1mm
热影响区	<0.05mm	0.2-0.5mm
崩边	<0.02mm	0.05-0.15mm
适用厚度	1-5mm	1-10mm
曲面适应	±10°	±5°

数据来源：行业通用设备参数，实际参数以机型为准

切割品质标准

检测项	标准值	检测方法
外形尺寸	±0.05mm	三坐标测量
切口崩边	<0.02mm	显微镜检查
切口粗糙度	Ra≤0.8μm	粗糙度仪
切口颜色	透明/轻微发白	目视
热影响区	<0.05mm	偏光显微镜
透光率变化	<2%	分光光度计
平面度变化	<0.05mm	三坐标测量

典型应用场景

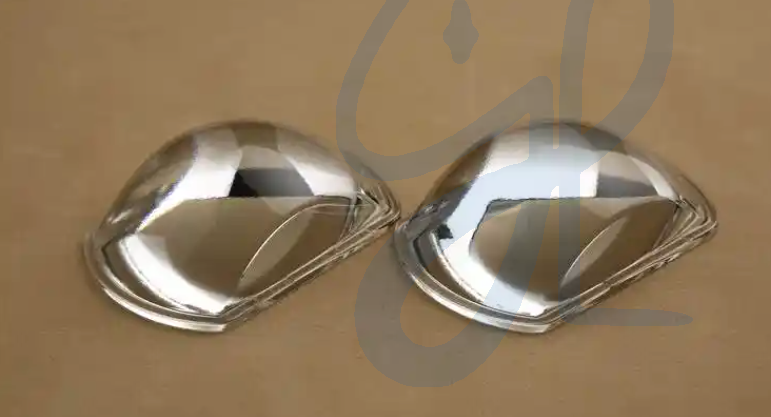

场景一：PMMA透镜外形切割

车灯主透镜为PMMA材质，曲面复杂。紫外激光精密切割外形，精度±0.05mm，崩边<0.02mm，切口光学质量好。

解决的问题：

• 曲面外形精密切割

• 切口光学级，无需抛光

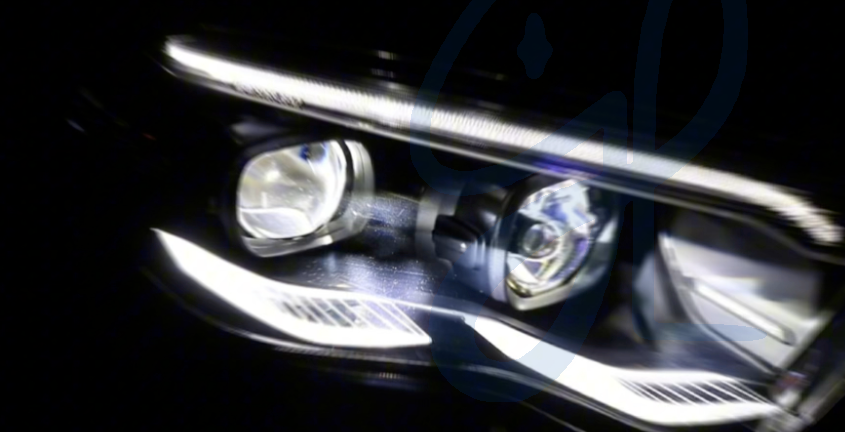

场景二：导光条精细切割

LED日行灯导光条（宽度3-10mm，长度50-200mm），紫外激光切割端面，精度±0.03mm，无崩边，光线导向精确。

解决的问题：

• 细长条形切割高精度

• 端面光滑，导光效果不受影响

场景三：透镜微孔精密加工

透镜上加工Φ1-3mm定位孔和安装孔，紫外激光微孔加工，崩边<0.02mm，孔壁光滑。

解决的问题：

• 微孔无崩边

• 孔壁光滑，不影响光学性能

方案优势

1. 光学级切边：崩边<0.02mm，Ra≤0.8μm

2. 超高精度：外形±0.05mm，微孔±0.02mm

3. 极小热影响：热影响<0.05mm，不影响透光率

4. 无应力加工：非接触，透镜无内部应力

5. 曲面适应：支持±10°曲面切割

6. 小批量灵活：零模具，一件起切

常见问题

紫外激光切割PMMA为何优于CO2激光？

紫外激光（355nm）光子能量高，PMMA对紫外吸收率高，切割时热输入极小（冷加工）。CO2激光热影响区大，切口发白严重，影响光学性能。

切割后透光率会下降吗？

紫外激光切割PMMA，透光率变化<2%。CO2激光切割透光率可能下降5-10%。高精度光学件推荐紫外激光。

曲面透镜如何保证切割精度？

紫外激光配合旋转夹具，实现曲面透镜360°精确切割。切割路径根据曲面方程自动补偿，确保尺寸精度。

小批量定制车灯透镜成本如何？

激光切割无模具费，小批量（1-100件）成本极低，是小批量定制的最优方案。大批量（>1000件）可考虑开模具压塑。

选型建议

透镜类型	推荐激光	功率	精度
普通透镜外形	紫外激光切割机	5W	±0.05mm
导光条精切	紫外激光切割机	3-5W	±0.03mm
精密微孔	紫外激光切割机	3-5W	±0.02mm
曲面透镜	紫外激光+旋转夹具	5-10W	±0.05mm
厚透镜（>5mm）	CO2激光切割机	60-100W	±0.1mm
