微创手术器械激光切割 - 介入耗材精密加工方案

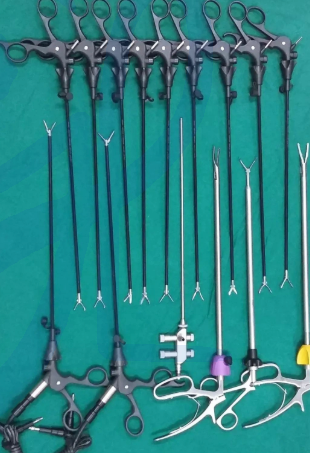

微创手术器械（腔镜器械、穿刺器、抓钳、分离钳、剪、吻合器、穿刺针、内镜配件等）要求高精度、小型化、重复使用。腔镜器械壁薄、杆长、头端精细，加工难度大。激光精密切割以其非接触、高精度、无变形的优势，成为微创手术器械制造的核心工艺。

行业痛点

痛点	机械切割/铣削	线切割EDM	激光切割
精度	±0.03mm	±0.01mm	±0.01mm
细长杆变形	夹持力大易变形	变形小	无变形
头端加工	难度大	较好	最优
表面质量	有毛刺	较好	光滑
刀具磨损	严重	一般	无
批量一致性	受刀具影响	较好	高

微创器械切割应用

器械类型	材质	壁厚/杆径	切割内容	精度要求
穿刺器	不锈钢/钛合金	0.3-0.8mm壁厚	鞘管切口/阀孔	±0.02mm
腔镜抓钳	不锈钢304	3-5mm杆径	钳口切割/齿形加工	±0.02mm
腔镜分离钳	不锈钢304	3-5mm杆径	钳口精密切割	±0.02mm
腔镜剪刀	不锈钢304	3-5mm杆径	刀刃切割/开刃	±0.01mm
吻合器钉仓	不锈钢/钛	0.1-0.3mm	钉仓切割/钉孔	±0.02mm
活检针	不锈钢304/钛	0.1-0.2mm壁厚	针管切口/侧孔	±0.01mm

切割参数推荐

参数	不锈钢器械	钛合金器械	说明
激光类型	红外1064nm	红外1064nm	对金属吸收率高
功率	20-50W	30-60W	钛合金需更高功率
切割速度	10-50mm/s	5-30mm/s	薄壁低速
切缝宽度	20-50μm	30-60μm	精密切口
热影响区	<0.05mm	<0.08mm	非接触无变形
辅助气体	氮气	氮气/氩气	防氧化
夹具要求	精密真空夹具	精密夹具	防止变形

数据来源：行业通用工艺参数，实际参数需根据材料调试

切割品质标准

检测项	精度要求	检测方法
切口尺寸	±0.01-0.02mm	显微镜测量
切缝直线度	≤0.02mm/50mm	投影仪测量
毛刺高度	<0.01mm	显微镜检查
表面粗糙度	Ra≤0.8μm	粗糙度仪
热影响区	<0.1mm	金相显微镜
垂直度	≤2°	角度仪

典型应用场景

场景一：穿刺器鞘管精密切割

不锈钢穿刺器鞘管（壁厚0.3-0.5mm）激光切割鞘管端部切口和注气阀孔，精度±0.02mm，切口光滑无毛刺。

解决的问题：

• 鞘管精密开孔

• 切口光滑，不影响密封性

场景二：腔镜抓钳钳口齿形激光加工

腔镜抓钳钳口需要切割精细齿形（齿距0.3-0.8mm）。激光精密切割，精度±0.02mm，齿形清晰无毛刺，抓持力稳定。

解决的问题：

• 精细齿形切割

• 钳口抓持性能稳定

场景三：活检针针管侧孔加工

活检针（壁厚0.1-0.15mm）激光加工侧孔（直径0.3-1mm），精度±0.01mm，位置精确，孔壁光滑。

解决的问题：

• 精密侧孔加工

• 孔壁光滑，不损伤组织

方案优势

1. 超高精度：切割精度±0.01-0.02mm

2. 无变形：非接触加工，杆件不变形

3. 光滑切口：热熔边，无毛刺

4. 精细加工：最小开孔直径0.3mm

5. 批量一致：批次差异<0.01mm

6. 快速换型：软件切换，适应多品种

常见问题

细长杆器械切割如何防止变形？

措施：①使用内撑夹具支撑管内；②选择合理的切割顺序（先中间后两端）；③减小激光功率、增加切割速度减少热输入；④切割后及时冷却。

钛合金器械切割难度在哪里？

钛合金导热系数低，热量集中不易散发，容易产生热影响区扩大和变色。需要调整激光参数（降低功率、提高速度），并使用氩气保护。

钳口齿形加工精度如何保证？

使用CCD视觉定位+激光焦点实时补偿，确保齿形位置精度。切割后无需去毛刺，减少二次加工。

切割后器械需要表面处理吗？

切割后通常需要：①电解抛光（去除微观毛刺，提高表面光洁度）；②钝化处理（提高耐腐蚀性）；③清洗（去除油污和金属屑）。

选型建议

器械类型	推荐激光	功率	精度
腔镜钳类	精密光纤激光机	20-50W	±0.02mm
穿刺器/鞘管	光纤激光切割机	30-60W	±0.02mm
活检针	精密激光机	10-20W	±0.01mm
吻合器钉仓	精密激光机	20-50W	±0.02mm
精细样件	飞秒激光机	5-10W	±0.005mm
大批量生产	高功率光纤机	100W+	±0.02mm

如需了解更多微创手术器械激光切割方案，欢迎联系我们获取免费打样服务。
