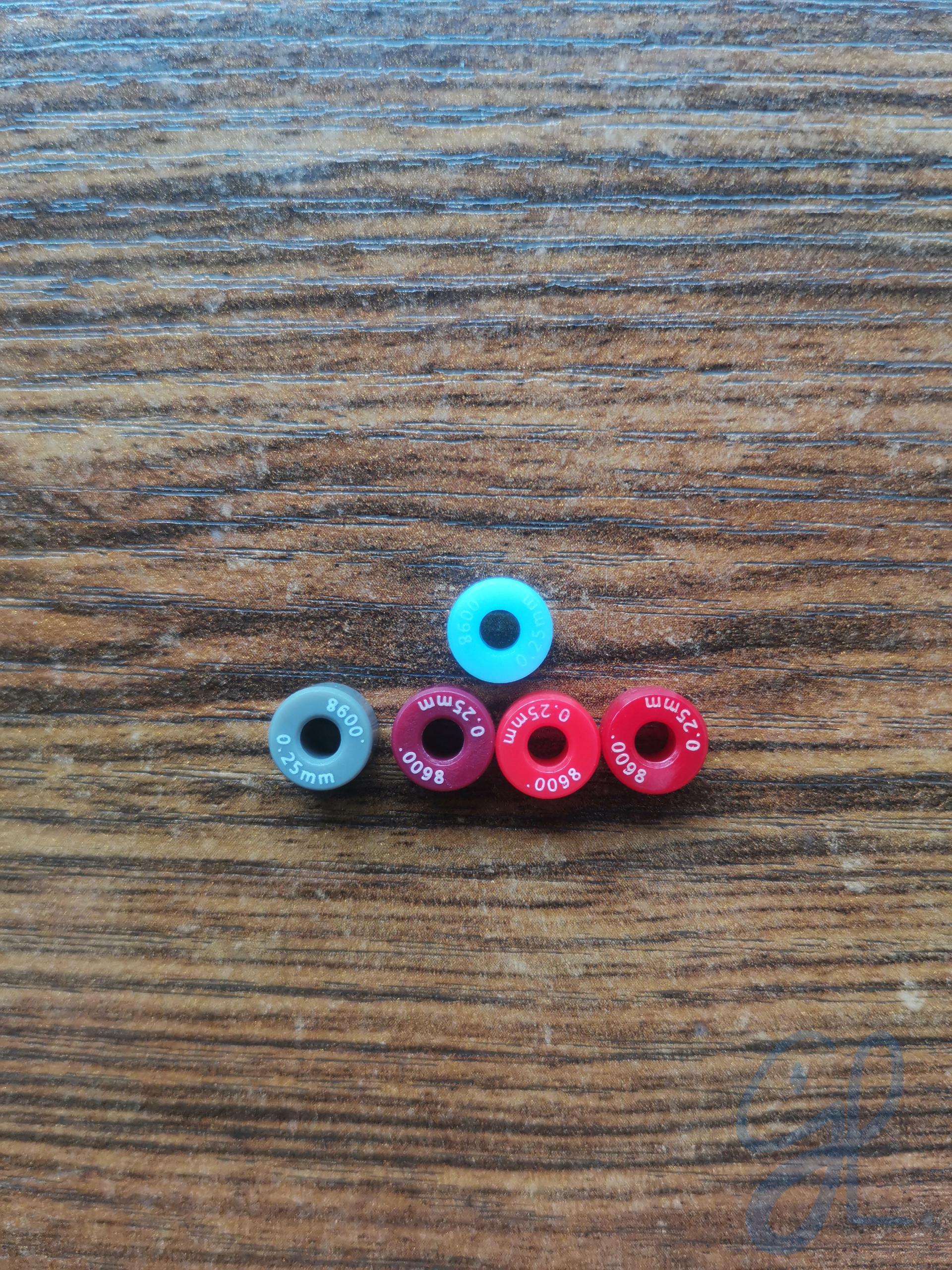

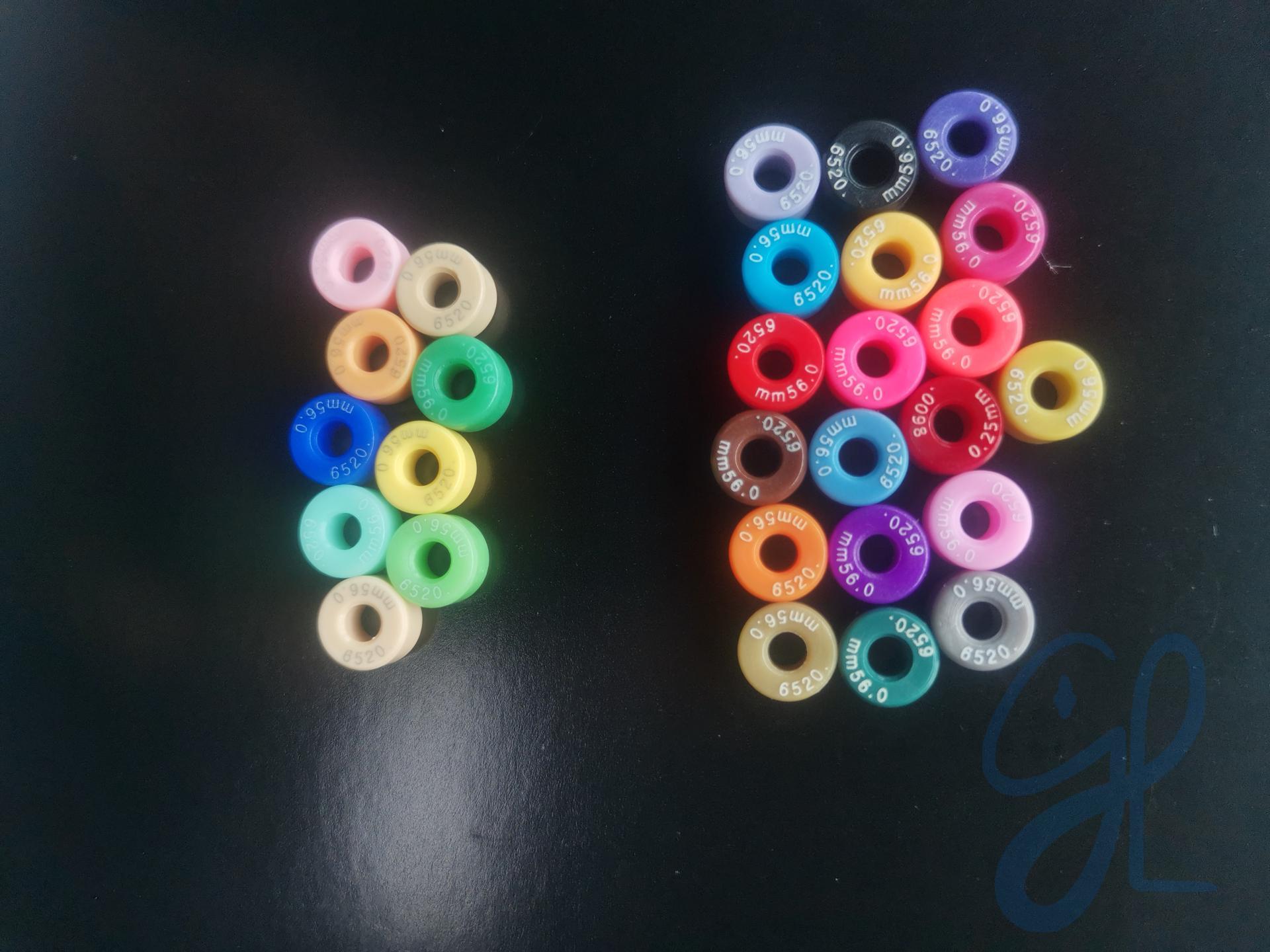

刀具识别胶环（塑料环）套在刀具柄部，通过激光打标记录刀具型号、批次、寿命等信息，实现刀具的快速识别和全生命周期追溯。相比直接在刀具上打标，胶环方案不伤刀具、信息容量大、可更换，是现代刀具管理的首选。
 |  |
 |  |
行业痛点
| 痛点 | 直接刀具打标 | 纸质标签 | 胶环激光打标 |
|---|---|---|---|
| 刀具损伤 | 有，影响寿命 | 无 | 无，非接触 |
| 信息容量 | 有限，仅字符 | 有限 | 大，可打二维码 |
| 持久性 | 永久 | 易脱落损坏 | 永久，耐磨 |
| 可更换性 | 不可更换 | 可更换但易丢 | 可更换，不易丢 |
| 读取速度 | 需靠近观察 | 目视，慢 | 扫码，秒级识别 |
| 成本控制 | 伤刀，成本高 | 耗材成本 | 胶环便宜，可重复使用 |
胶环类型与材质
| 胶环类型 | 材质 | 适用刀具 | 打标方式 | 特点 |
|---|---|---|---|---|
| PP胶环 | 聚丙烯 | 高速钢刀具 | 紫外激光 | 成本低，耐磨 |
| ABS胶环 | ABS塑料 | 硬质合金刀具 | 紫外激光 | 强度高，尺寸稳定 |
| PC胶环 | 聚碳酸酯 | 精密刀具 | 紫外激光 | 透明，美观 |
| 尼龙胶环 | PA66 | 高温刀具 | 光纤 | 耐高温，耐磨 |
| 双色胶环 | ABS+TPU | 高端刀具 | 紫外激光 | 双色对比，易识别 |

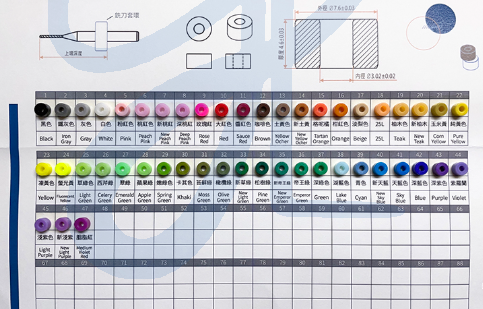

胶环规格与适配
| 刀具柄径 | 胶环内径 | 胶环外径 | 胶环宽度 | 打标区域 |
|---|---|---|---|---|
| Φ6mm | 6.2mm | 10mm | 8mm | 圆周面 |
| Φ8mm | 8.2mm | 12mm | 10mm | 圆周面 |
| Φ10mm | 10.2mm | 14mm | 12mm | 圆周面 |
| Φ12mm | 12.2mm | 16mm | 12mm | 圆周面 |
| Φ16mm | 16.2mm | 20mm | 15mm | 圆周面 |
| Φ20mm | 20.2mm | 25mm | 15mm | 圆周面 |
打标内容规范
基础信息标记
| 信息类型 | 内容示例 | 字符高度 | 用途 |
|---|---|---|---|
| 刀具型号 | EM-10×25 | 2mm | 规格识别 |
| 材质代码 | HSS-Co5 | 1.5mm | 材质追溯 |
| 批次号 | B20260428A | 1.5mm | 质量追溯 |
| 生产日期 | 2026.04.28 | 1.5mm | 寿命管理 |
| 供应商 | V-001 | 1.5mm | 供应链追溯 |
高级追溯标记
| 标记类型 | 尺寸 | 内容 | 优势 |
|---|---|---|---|
| Data Matrix码 | 6×6mm | 刀具完整信息 | 扫码读取，信息量大 |
| QR码 | 8×8mm | 型号+批次+SN | 移动端可读取 |
| 序列号 | 0.8×10mm | SN202604280001 | 唯一标识 |
| 组合标记 | 10×12mm | 文字+二维码 | 兼容人工和自动识别 |
激光打标工艺
紫外激光打标（精密）
-
激光功率：5-15W
-
打标速度：1000-3000mm/s
-
打标颜色：浅色（深色底浅色字）
-
适用材质：透明PC、精密塑料件
-
优势：热影响极小，精度高
光纤激光打标（特殊）
-
激光功率：50W
-
打标速度：1000-3000mm/s
-
打标颜色：深色
-
适用材质：添加玻璃纤维的增强塑料
-
优势：对增强塑料吸收率高
推荐设备参数
| 参数 | 经济型 | 标准型 | 高端型 |
|---|---|---|---|
| 激光类型 | 光纤 50W | 紫外 5W | 紫外 10W |
| 打标范围 | 110×110mm | 110×110mm | 110×110mm |
| 最小字符 | 0.5mm | 0.1mm | 0.1mm |
| 打标速度 | 100mm/s | 1000mm/s | 1000mm/s |
| 上下料 | 手动 | 半自动 | 全自动 |
| 价格区间 | 15-20万 | 15-20万 | 18-30万 |
自动化打标方案
方案1：单件手动打标
-
胶环放入夹具，手动夹紧
-
启动打标，旋转轴配合打标圆周面
-
完成取出，套入刀具
适用：小批量、多规格胶环 效率：100-200件/小时
方案2：半自动打标线
-
人工上料，振动盘排序
-
传送带输送至打标位
-
视觉定位，旋转打标
-
读取验证，数据上传
适用：中批量生产 效率：500-1000件/小时

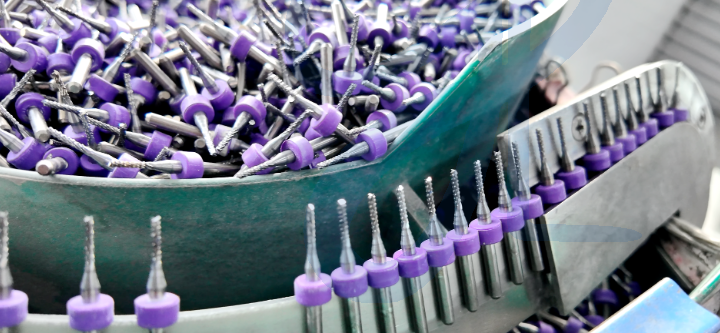

方案3：全自动打标线
-
振动盘自动上料
-
机械手抓取定位
-
激光打标+视觉验证
-
自动套入刀具（选配）
-
分拣合格/不合格品
-
数据上传MES系统
适用：大批量生产 效率：2000-5000件/小时
胶环管理流程
胶环使用流程
| 环节 | 操作 | 设备 |
|---|---|---|
| 采购 | 按刀具柄径采购胶环 | - |
| 打标 | 激光打标刀具信息 | 激光打标机 |
| 套环 | 将胶环套入刀具柄部 | 人工/机械手 |
| 使用 | CNC加工，扫码识别 | 扫码枪+CNC系统 |
| 更换 | 刀具刃磨/报废时更换胶环 | 人工 |
| 回收 | 胶环清洗后可重复使用 | 清洗设备 |
追溯系统对接
-
刀具管理系统：胶环信息录入，刀具状态监控
-
MES系统：刀具使用数据上传，寿命管理
-
CNC系统：扫码识别刀具，自动调用加工程序
-
移动终端：PDA扫码，快速查询刀具信息
常见问题 FAQ
Q：胶环会掉吗？ A：不会。胶环内径比刀具柄径小0.2mm，过盈配合，套紧后不会脱落。对于高速旋转刀具，建议胶环宽度≥10mm，增加接触面积。
Q：胶环能耐高温吗？ A：PP胶环耐温100-120℃，ABS耐温80-100℃，尼龙胶环耐温150-180℃。CNC加工中刀具温度通常<80℃，普通胶环即可满足。
Q：打标信息会磨损吗？ A：激光打标是永久性的，耐摩擦、耐油污、耐冷却液。正常使用情况下，胶环报废前打标信息不会磨损。
Q：胶环可以重复使用吗？ A：可以。刀具刃磨或报废后，胶环可取下清洗，重新打标后套入新刀具。胶环可重复使用5-10次，降低成本。
Q：透明胶环能打标吗？ A：可以。使用紫外激光打标，在透明PC胶环上形成白色标记，对比度高，清晰可读。
